  • 橡胶接头安装使用手册

  • 本站编辑:上海松夏发布日期:2018-05-14 11:42浏览次数:

可曲挠橡胶接头.色:

1、可曲挠橡胶接头可下降管道体系的轰动和噪声,可解决各类管路的接口位移,轴向伸缩及不同心、度等问题。

2、依据资料不同可曲挠橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,习惯多种介质和环境。

3、可曲挠橡胶接头资料属.性橡胶,密封性好,重量轻,装置修理便利、运用寿命长,但有必要避免与.利金属器械等触摸,以免刺破球体,影响质量。

4、如可曲挠橡胶接头架空运用须配弹性支架,装置时螺栓要用对角法上紧。

5、如可曲挠橡胶接头管路压力过高时,应用螺栓将两头法兰连在一起。

6、可曲挠橡胶接头压力的挑选:要依据泵的扬程来挑选,通常常用接头的工作压力有0.6、1.0、1.6、2.5Mpa。

7、可曲挠橡胶接头的运用温度:要依据所输送的介质来挑选,通常在-15℃~80℃.别可达-30℃~140℃。

8、可曲挠橡胶接头的运用介质:通常接头适用介质为:空气、压缩空气、水、海水、热水、油、酸、碱等。

9、.别环境下须思考爆炸压力和真空度等。

10、当管道介质为酸碱、油、高温及其他.别资料时应选用高于管道工作压力一个档位的接头。

选用对的对等法兰盘是为了要给予完善,耐久以及安全的衔接办法;

挑选管道平焊法兰请采用以下的标准(对夹式蝶阀专用法兰)

a) 水管道口其衔接部位的内径一定要与橡胶防震接头的内径相同。

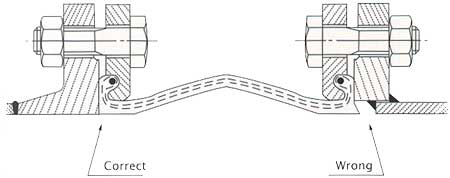

b) 衔接在水管道口的法兰其法兰触摸面一定要光滑及平坦为了保证能有较大的密封空间。 (如下图所示), 橡胶防震接头没有与水管道口触摸面有严密接合时,就会有噪音发生, 压力不足以及且会有漏水等现象发生。

橡胶接头使用安装

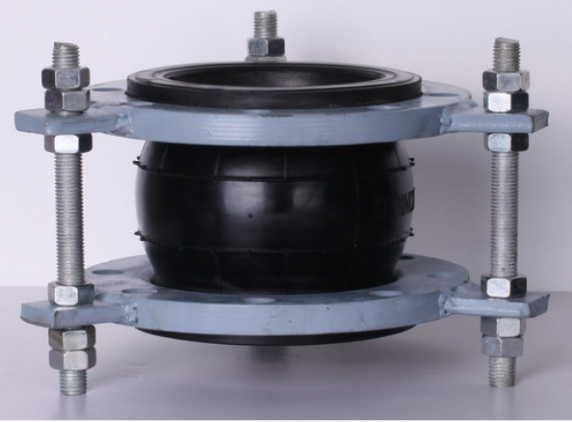

橡胶接头设备防拉托设备阐明:

限位设备即防拉托设备,通常在管道压力大于10KG或许口径大于DN150以上时设备运用。或许是在有管路位移要求的管线线路中运用,可以起到限定位移量的效果。当可曲挠橡胶接头与泵、阀相连接运用时,在可曲挠橡胶接头上配用限位设备,可起到传力的效果,一起也起到较好的防护效果。不会影 响橡胶接头的柔性效果。

防拉托设备的设备有两种:

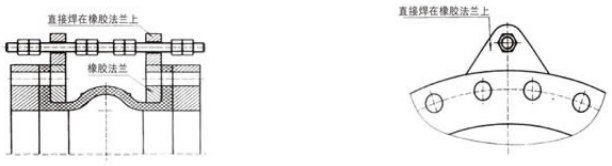

.一种是直接焊接在法兰上运用,如下图所示:

橡胶接头安装使用

橡胶接头安装使用

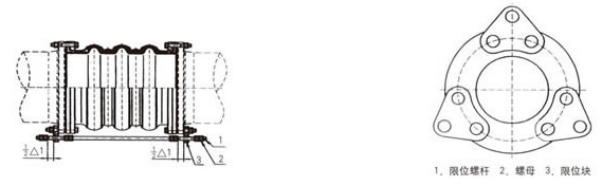

.一种是三角铁拿螺栓固定在法兰上使用,如下图所示:

橡胶接头安装使用


安装橡胶防震接头注意

· 1.正确安装橡胶防震接头在水管道上,应该采用下图设汁标准以防上橡胶防震接头会有过度伸长的现象发生。

· 2.橡胶防震接头.好是当固定支架安装好在水管道时马上安装上去,安装好后在橡胶防震接头后面的水管道一定要装有管道引导支架去支撑水管道。

橡胶接头安装使用

锁法兰螺丝时请使用对的扭力

1. 为了要让橡胶防震接头可以伸展到它额定的移位以及为了要保护产品的表面,安装螺丝时,请从橡胶防震接头所连接法兰的法兰口处放进螺丝。

2. 螺纹及螺母表面不能有利口。

3. 为了要让产品与水管道口紧密的接触,锁螺丝时应采用对角方式。

请参考以下扭力数据产品尺寸小于3"(80mm) 60Nm.(大)

产品尺寸大于4"(100mm) 80Nm.(大)

可曲挠橡胶接头安装使用说明

1、橡胶接头在安装时严.超位移安装。

2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力应小于管道的支撑力,以防止工作时受压拉脱。

3、管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力。垂直安装和架空安装时橡胶接头两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。

4、安装螺栓要对称逐步加压拧紧,以防局部泄露。

5、1.0MPa以上的工作压力,安装螺栓要有弹性压垫,以防工作时螺栓松动。

6、橡胶接头在运输装卸时严.锐利器具划破表面、密封面。

注意事项:

1、可曲挠橡胶接头管道施工时,必须让其处于自然状态,不要在安装时使产品产生人为变形。

2、当管道介质为酸、碱、油、高温及其他.殊材料时应选用高于管道工作压力一个档位的接头。

3、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。

4、橡胶接头正常适用介质是温度0-60°C的普通水,.殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得.耐材料橡胶接头,不可盲目串用或通用。

5、橡胶接头使用在水泵进出口时,应位于水泵一侧,与水泵之间应安装金属变径接头,且安装在变径的大口径处。

6、当管道位移量大于等于接头的额定补偿量时,应增加接头的数量来平行位移量,严.为了调整管道的超差,使接头处于临界的挠曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等)高层给水或悬空给水,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力。

7、安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。丝扣接头应使用标准扳手匀力拧紧,不要用加力秆加力使活接头滑丝、滑棱和断裂,而且要定期检查,以免松动造成脱盘或渗水。

8、橡胶接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。

9、使用或储存橡胶接头,应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架,严.暴嗮、雨淋、风浊。接头表面严.刷漆和缠绕保温材料。因橡胶制品存在老化问题,应及时检查更换。

注:以上可曲挠橡胶接头安装使用说明,请严格规范使用,如不当使用造成任何后果,概不负责。
