在泵进出口管道安装可曲挠橡胶接头的影响

在泵进出口管道安装可曲挠橡胶接头的影响

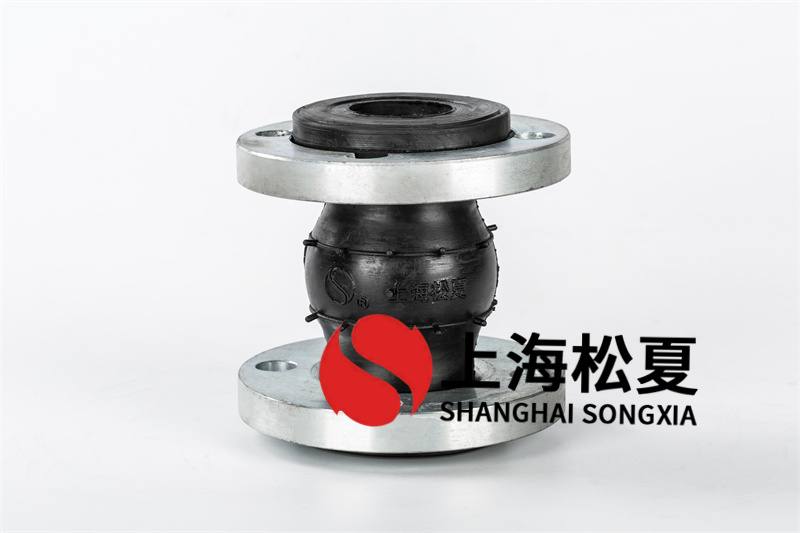

在泵进出口管道上安装柔性橡胶接头或伸缩接头(包括带伸缩接头的阀门),可以补偿管道的伸缩和安装误差,还可以减少管道振动(振动引起的大流量液体)等)损坏泵和其他设备。这两类接头多用于民用建筑中振动剧烈的水泵站和管道,主要起隔离作用;在工业建筑中,它们与阀门或设备相连,主要是为了方便阀门和设备的维护和更换。在泵出口和管道系统中安装柔性橡胶接头或膨胀节,如果不配备防拉限位装置(螺栓),当管道系统运行时,管道中的流体作用于百叶窗的管道。

端部、阀门、异径管、弯头等管件上的推力(即盲板力),使柔性橡胶接头膨胀,或使膨胀节伸长,可能推动管道产生一定的滑动偏移当泵出口水压较高时,沿管道轴线会产生较大的推力。如果在设计中不采取措施消除管道系统的盲板力,可能会导致光管或设备偏斜,重箱可能会破坏泵壳或将柔性橡胶接头从法兰中拉出并将其拉出。膨胀节被拉开,导致供水系统无法正常工作。因此,在设计水泵管道时,有必要分析管道系统本身是否能消除盲板力。盲板受力对管道系统的影响,可以避免不必要的损失,保证系统的安全运行。

1 盲板力对不同泵配管的影响

1.1水泵采用弯头配管

水泵采用弯头配管时,如图1所示,A、B两种配管仅出水方向不同)。柔性橡胶接头安装在泵的进出水管上。

由于泵的进水管水压很低(通常静水压力小于0.04 MPa),有些工程也有负压,柔性橡胶接头安装在水泵的进水管上,在低水压作用下,膨胀变形很小,管道内水流产生的盲板力不会对管道系统产生很大影响在水压的作用下,水泵出水管上的柔性橡胶接头会沿管子轴线向两端膨胀偏转,同时推动管子偏转。驱动力由管道系统的工作水压产生。盲板力。从图1可以看出,由于出水口方向的主管被埋入,土壤的阻力阻止了管道的偏移,所以管道的偏移全部转向泵出口的弯头,在泵出口和弯头之间形成一个杠杆。效果如图2),在水泵出水压力的作用下,盲板力推动弯头,使作用在水泵出水口的力成倍增加。被推开的现象。

1.2水泵采用直管式(主管铺设在管沟内)

当泵采用直管时(主管铺设在管沟内),泵管如图3所示。泵的进出水管也安装有柔性橡胶接头。

在泵进出口管道安装可曲挠橡胶接头的影响

从图3可以看出,由于泵端是固定基础,可以认为是固定端,管道不会偏移,所以盲板力产生的管道轴向推力全部转至水泵出口总管,会发生管道总管偏移。当偏移量过大时,柔性橡胶接头有可能被拉出法兰。

1.3水泵采用直管式(主管埋在地下)

水泵采用直管(主管埋地)时的水泵配管如图4所示,进出水管同图3。

从图4可以看出,水泵管道的水干管铺设在地下,土壤的阻力使管道没有偏移,出水压力产生的盲板力是由泵基础与地埋水总管的相互作用。和抵消。供水压力低,管径小时,不

可能会发生管道挠曲和挠性橡胶接头从法兰中拉出的情况。运行近20年的工程(出口管径DN,供水压力0.55 MPa)可以说明这个问题。当管径较大或水压较高时,出水压力产生的盲板力会很大,对泵端和埋地出水主管产生很大的推力。阻力防止管道偏转。推力全部转向作用在泵上,容易损坏泵的地脚螺栓和基础。

1.4水泵采用立式管道

当泵出口采用垂直配管时,安装在管道上的柔性橡胶接头在水压产生的盲板力的作用下会膨胀,推动管道向上移动。当水压过高时,Flex橡胶接头 有可能从法兰中拉出。当泵出口管上安装膨胀节时,膨胀节将被拉开。图5为某项目试泵时拉开带伸缩接头阀门的情况。

在泵进出口管道安装可曲挠橡胶接头的影响

2 不同水压下的盲板受力分析

在不同水压作用下,泵出口管道盲端产生的盲板力大小如表1所示。从表1可以看出,随着管径和水量的增加压力,水流产生的盲板力也增加。一般管径不小于150m时,安装柔性橡胶接头管时,宜设置拉断装置(螺栓)或固定管架,以消除盲板产生的盲板力。水压。

3 泵出口管道盲板受力对策

(1)在泵管道设计中,当系统需要安装柔性橡胶接头时,应分析管道系统本身是否能消除盲板力的影响,如果不能,应选择带拉出(螺栓)的柔性橡胶接头(如图6所示)或设置固定管道支撑,以消除由于盲板力引起的管道偏斜。

(2)在泵管道设计中,如果只是为了操作、维护和更换设备的方便,在配置安装柔性橡胶接头时,应分析管道是否系统必须安装柔性橡胶接头,例如图1中的水泵管路,可以取消进出水端的柔性橡胶接头,检修阀门和更换设备时,只需将大小头连接到泵和弯头连接到阀门只需松开法兰即可。

(3)在外露和架空管道设计中,建议尽量少使用伸缩接头,这样可以减少管道系统中可能出现的渗漏现象。当必须使用伸缩接头时,限位螺栓的)膨胀节(如图7所示)或设置固定管支架,以消除盲板力引起的管道挠度。

4 产品选择

在泵进出口管道安装可曲挠橡胶接头的影响

现在国内市场上有带防拉螺栓的柔性橡胶接头和带限位螺栓的伸缩节的产品。由于抗拉脱柔性橡胶接头和限位伸缩缝的用途广泛,应用范围也不同。所以各个厂家的产品差别很大,有的产品在防脱装置和限位装置上只装了几个很细的螺栓。产品用在水泵出水管上,消除出水压力造成的盲板受力时,存在螺栓过小、过小、拉杆螺栓抗拉强度差的问题。不够。因此,在选用抗拉脱柔性橡胶接头和限位膨胀节时,拉杆螺栓配置应较大,并根据泵的工作压力或泵的工作压力进行必要的校核计算。系统压力测试。

5 防拉螺栓和止动螺栓装置

抗拉螺栓和限位螺栓装置的计算一般应首先根据泵的工作水压或系统的试验压力计算管道系统产生的盲板力,并然后根据泵的工作水压或系统的试验压力计算管道系统产生的盲板力。拉出限位器板力计算所需的螺栓数量和尺寸。等级螺栓的抗拉强度可参见国家标准[1]。拉脱限位装置中使用的拉杆(螺栓)一般应采用高强度螺栓,可减少螺栓数量。拉杆螺栓)通常使用长双头螺栓。

6 结论

(1)在设计水泵管道时,如果管道系统中需要柔性橡胶接头,首先分析管道系统本身是否能消除盲板力的影响,然后判断是否选择With anti-pull

柔性(螺栓)橡胶接头或设置固定管道支架。选用防脱弹性橡胶接头时,应对装有防脱装置的拉杆(螺栓)进行必要的校核计算。

(2)柔性橡胶接头不宜用在室外水泵的管道设计中,因为紫外线的作用会加速橡胶的老化。在室外的管道设计中水泵,建议使用双法兰传力连接器或大拉杆金属波纹管补偿器,以消除盲板力对管道系统的影响。

(3)建议在外露和架空管道系统设计中尽量少用伸缩缝。在地下管道系统设计中,由于土壤阻力的影响,管道系统可以消除盲板力的影响。地下管道系统对管道可能出现的泄漏问题要求不高,可优先选用带伸缩接头的阀门,方便阀门的更换和维护。
