偏心异径橡胶接头

KPT偏心异径橡胶接头

时间: 2018-12-03 09:59 浏览次数:


偏心异径橡胶接头产品说明:

偏心异径橡胶接头(橡胶大小头)系内层胶、尼龙帘布增强,外胶层复合的橡胶弯球体和松套属法兰组成的产品。产品具有耐高压、弹性好、位移补偿量大、吸振降噪效果明显、安装维修方便、便利金属管路的变径安装,是新型的管路柔性连接器材,广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

偏心异径橡胶接头又称作减振器、膨胀节、管道减震器、避震喉、软接头,是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。现引进国外先进生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的工作压力更高,质量更好。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

产品特点

1、体积小、重量轻、弹性好、安装维修方便。

2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

3、工作时可降低结构传递噪音,吸振能力强。

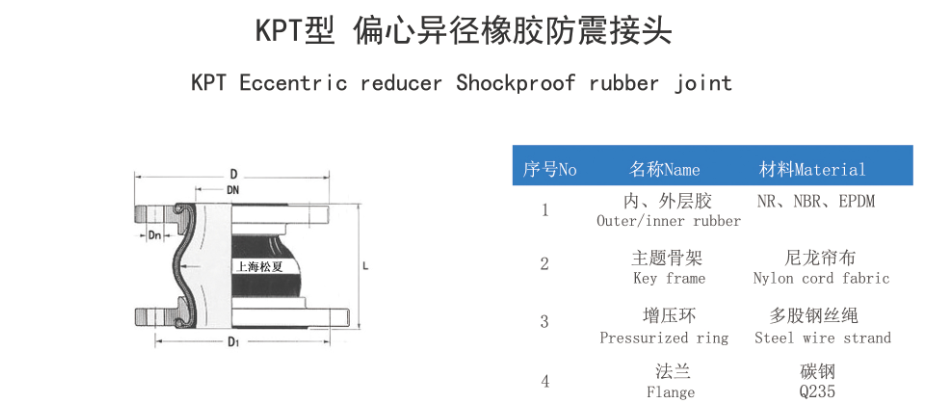

产品基本构造图

偏心异径橡胶接头结构图


产品型号参数表

DN1×DN2
mm
长度(L)
mm
大口径端法兰外径D 大口径端法兰中心圆直径 D0 螺栓孔数和孔直径n- ф 小口径端法兰外径D1 小口径端法兰中心圆直径D01 螺栓孔数和孔直径n1-ф1
50×40 180 165 125 4-ф18 150 110 4-ф18
65×40 180 185 145 4-ф18 150 110 4-ф18
65×50 180 185 145 4-ф18 165 125 4-ф18
80×50 180 200 160 8-ф18 165 125 4-ф18
80×65 180 200 160 8-ф18 185 145 4-ф18
100×50 180 220 180 8-ф18 165 125 4-ф18
100×65 180 220 180 8-ф18 185 145 4-ф18
100×80 180 220 180 8-ф18 200 160 8-ф18
125×65 180 250 210 8-ф18 185 145 4-ф18
125×80 180 250 210 8-ф18 200 160 8-ф18
125×100 200 250 210 8-ф18 220 180 8-ф18
150×80 200 285 240 8-ф22 200 160 8-ф18
150×125 200 285 240 8-ф22 250 210 8-ф18
200×100 220 340 295 8-ф22 220 180 8-ф18
200×150 220 340 295 8-ф22 285 240 8-ф22
250×125 220 395 350 12-ф22 250 210 8-ф18
250×150 220 395 350 12-ф22 285 240 8-ф22
250×200 220 395 350 12-ф22 340 295 8-ф22
300×150 220 445 400 12-ф22 285 240 8-ф22
300×200 220 445 400 12-ф22 340 295 8-ф22
300×250 220 445 400 12-ф22 395 350 12-ф22
350×200 230 505 460 16-ф22 340 295 8-ф22
350×250 230 505 460 16-ф22 395 350 12-ф22
350×300 230 505 460 16-ф22 445 400 12-ф22
400×250 240 565 515 16-ф26 395 350 12-ф22
400×300 240 565 515 16-ф26 445 400 12-ф22
400×350 240 565 515 16-ф26 505 460 16-ф22
