R

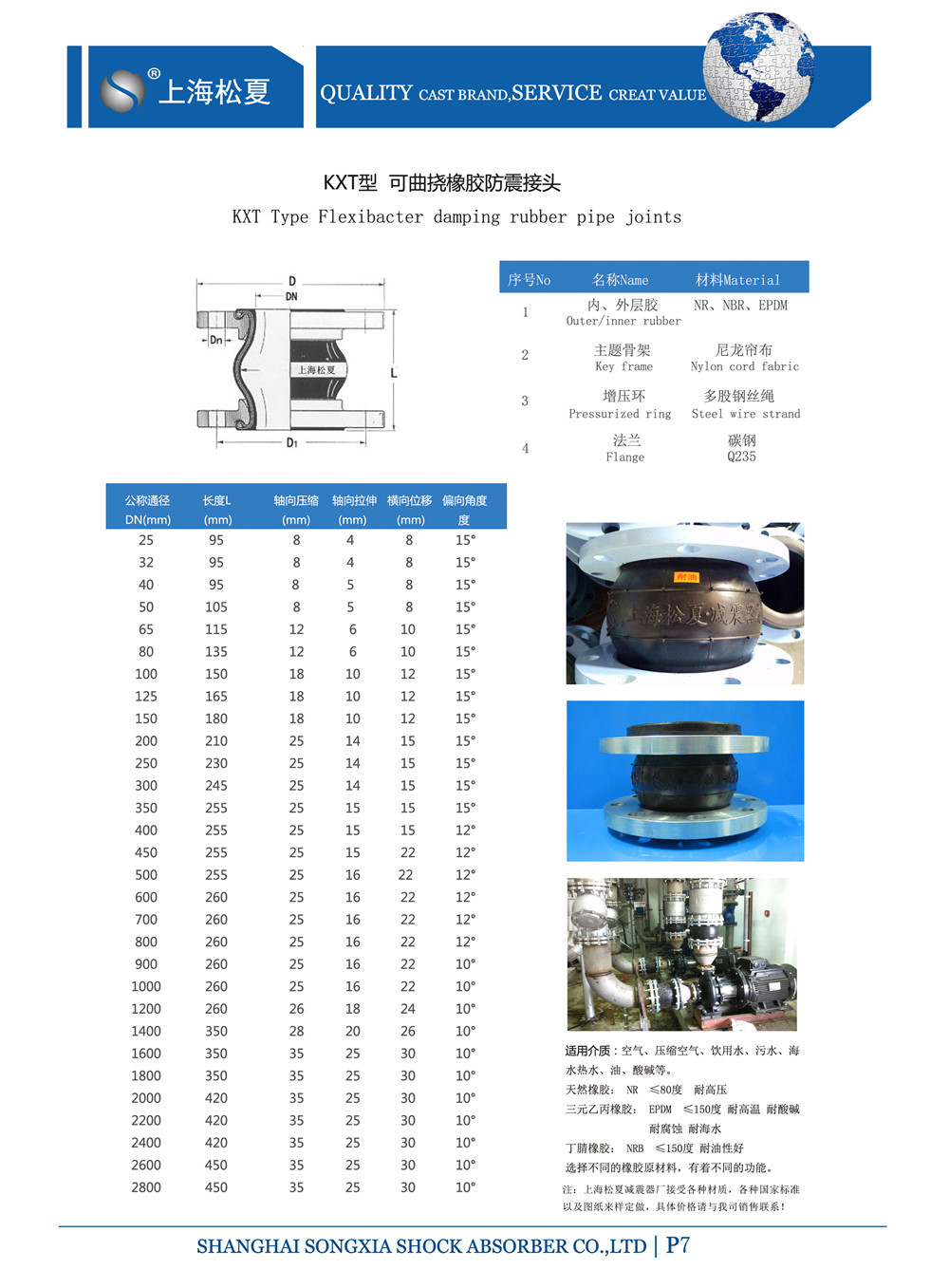

单球体橡胶接头

ubber
  • 耐高温橡胶软接头(氟橡胶)

  • 本站编辑:橡胶接头发布日期:2018-05-03 10:19浏览次数:

耐高温橡胶软接头(氟橡胶)产品跟其他单球体产品的外形标准是一样的,我们在生产耐高温橡胶接头的时候,只是生产的橡胶配方变了,模具还是同样用的一个模具。


稳定性佳氟橡胶具有高度的化学稳定性,是目前所有弹性体中耐介质性能最好的一种[1] 。26型氟橡胶耐石油基油类、双酯类油、硅醚类油、硅酸类油,耐无机酸,耐多数的有机、无机溶剂、药品等,仅不耐低分子的酮、醚、酯,不耐胺、氨、氢氟酸、氯磺酸、磷酸类液压油。23型氟胶的介质性能与26型相似,且更有独特之处,它耐强氧化性的无机酸如发烟硝酸、浓硫酸性能比26型好,在室温下98%的HNO3中浸渍27天它的体积膨胀仅为13%~15%。

耐高温性氟橡胶的耐高温性能和硅橡胶一样,可以说是目前弹性体中最好的。26-41氟胶在250℃下可长期使用,300℃下短期使用;246氟胶耐热比26-41还好。在300℃×100小时空气热老化后的26-41的物性与300℃×100小时热空气老化后246型的性能相当,其扯断伸长率可保持在100%左右,硬度90~95度。246型在350℃热空气老化16小时之后保持良好弹性,在400℃热空气老化110分钟之后保持良好弹性,在400℃热空气老化110分钟之后,含有喷雾炭黑、热裂法炭黑或碳纤维的胶料伸长率上升约1/2~1/3,强度下降1/2左右,仍保持良好的弹性。23-11型氟胶可以在200℃下长期使用,250℃下短期使用。

耐老化性氟橡胶具有极好的耐天候老化性能,耐臭氧性能。据报导,DuPont开发的VitonA在自然存放十年之后性能仍然令人满意,在臭氧浓度为0.01%的空气中经45天作用没有明显龟裂。23型氟橡胶的耐天候老化、耐臭氧性能也极好。

真空性能26型氟橡胶具有极好的真空性能。246氟橡胶基本配方的硫化胶真空放气率仅为37×10-6乇升/秒.厘米2。246型氟橡胶已成功应用在10-9乇的真空条件下。

机械性能氟橡胶具有优良的物理机械性能。26型氟橡胶一般配合的强力在10~20MPa之间,扯断伸长率在150~350%之间,抗撕裂强度在3~4KN/m之间。23型氟橡胶强力在15.0~25MPa之间,伸长率在200%~600%,抗撕裂强度在2~7MPa之间。一般地,氟橡胶在高温下的压缩永久变形大,但是如果以相同条件比较,如从150℃下的同等时间的压缩永久变形来看,丁和氯丁橡胶均比26型氟胶要大,26型氟橡胶在200℃×24小时下的压缩变形相当于丁橡胶在150℃×24小时的压缩变形。

电性能23型氟橡胶的电性能较好,吸湿性比其他弹性体低,可作为较好的电绝缘材料。26型橡胶可在低频低压下使用。

透气性小氟橡胶对气体的溶解度比较大,但扩散速度却比较小,所以总体表现出来的透气性也小。据报导,26型氟橡胶在30℃下对于氧、氮、氦、二氧化碳气体的透气性和丁基橡胶、丁橡胶相当,比氯丁胶、天然橡胶要好。

低温性能氟橡胶的低温性能不好,这是由于其本身的化学结构所致,如23-11型的Tg>0℃。实际使用的氟橡胶低温性能通常用脆性温度及压缩耐寒系数来表示。胶料的配方以及产品的形状(如厚度)对脆性温度影响都比较大,如配方中填料量增加则脆性温度敏感地变坏,制品的厚度增加,脆性混同度也敏感地变坏。

耐辐射性氟橡胶的耐辐射性能是弹性体中比较差的一种,26型橡胶辐射作用后表现为交联效应,23型氟橡胶则表现为裂解效应。246型氟橡胶在空气中常温辐射在5×107仑的剂量下性能剧烈变化,在1×107仑条件下硬度增加1~3度,强度下降20%以下,伸长率下降30%~50%,所以一般认为246型氟橡胶可以耐1×107仑,极限为5×107仑。

我们是全国唯一一家掌握氟橡胶接头生产技术的厂家,欢迎新老客户朋友来电订购,电话021-56031611.


  • 上海松夏减震器有限公司是一家专业生产橡胶接头、单球体橡胶接头、双球体橡胶接头、同心异径橡胶接头、偏心异径橡胶接头、卡箍橡胶接头、螺纹丝扣橡胶接头、90度橡胶弯头、菱形法兰橡胶接头、橡胶鸭嘴止回阀的橡胶接头生产厂家,我们的产品均已通过ISO9001质量体系认证,欢迎您来电咨询!
